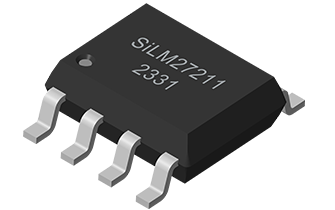

SLM27211

120V, 3A/4.5A 集成自举二极管的高低边门极驱动器

样片申请

产品概述

产品特性

安规认证

典型应用图

产品概述

SLM27211是高低边高频门极驱动器，集成了120V的自举二极管，独立的高、低边驱动以方便控制，可用于半桥、全桥、双管正激和有源钳位正激等拓。SLM27211有极好的开通、关断延时匹配，匹配时间达到 2ns。

SLM27211片上集成的自举二极管省去了外部分立二极管的使用。同时SLM27211还提供高边和低边的欠压保护，在驱动电压低于设计的阈值时强制输出为低。

产品特性

可驱动高、低边配置中的 2 颗 N 沟道 MOSFET

输入引脚支持独立的电压范围

支持最高 120V 的自举电压

支持 8V 到 17V 的 VDD 工作电压范围

提供 4.5A 的灌电流和 3A 的源电流驱动能力

1000pF 的负载下 7ns 的上升时间和 5ns 的下降时间

22ns（典型）传播延迟时间

高边、低边的欠压保护

2ns 的延迟匹配

支持 -40℃ ~125℃ 的结工作温度

安规认证

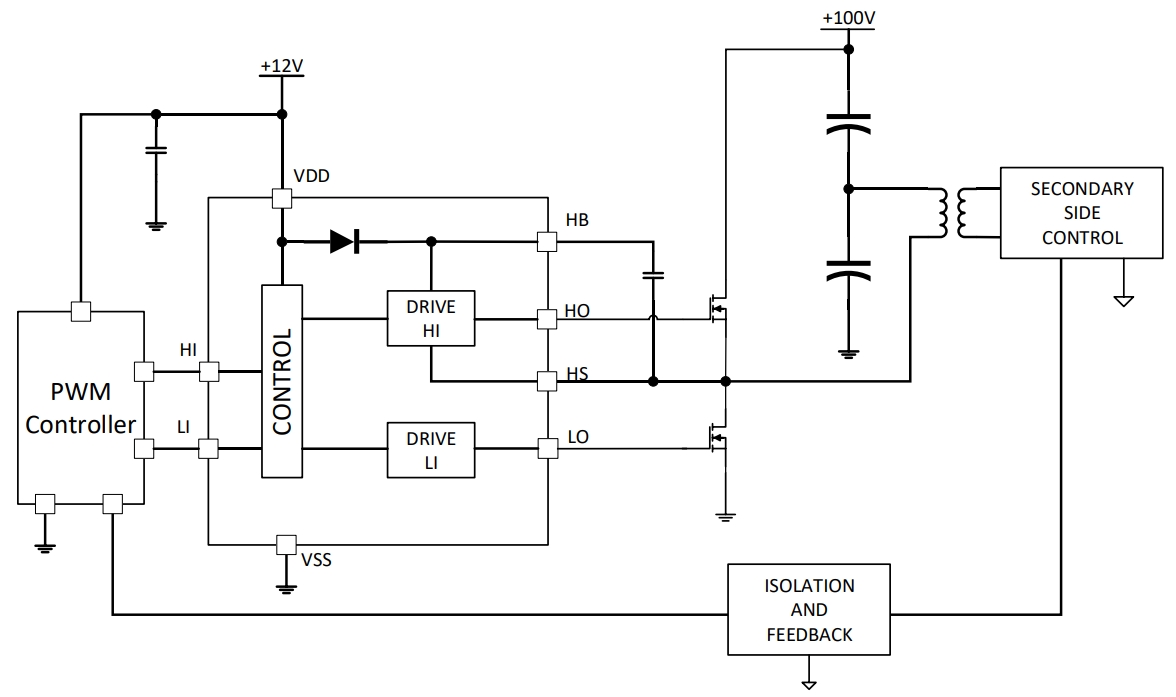

典型应用图

展开过滤器

Part Number	Power Switch	IOH/IOL (A)	Bus voltage（Max）（V）	Input VCC (V)	Ton/Toff Typ(ns)	Tr/Tf Typ(ns)	Delay Match Max(ns)	Operating Temp（℃）	Package Group	Packing/QTY
SLM27211CA-DG	MOSFET	3.0/4.5	105	8-17	22/21	7/5	7	-40-125	SOP8	Reel/2500
SLM27211CB-DG	MOSFET	3.0/4.5	105	8-17	22/21	7/5	7	-40-125	SOP8-EP	Reel/2500
SLM27211EL-7G	MOSFET	3.0/4.5	105	8-17	22/21	7/5	7	-40-125	DFN4*4-10	Reel/1000
SLM27211EK-DG	MOSFET	3.0/4.5	105	8-17	22/21	7/5	7	-40-125	DFN4*4-8	Reel/3000
