      SLM27524
      双通道 20V, 4.5A/5.5A 高速低边门极驱动器
      样片申请
      SLM2752x Datasheet SiLM27524N Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM27524系列是双通道高速低边门极驱动器，可有效驱动MOSFET和IGBT等功率开关。SLM27524采用一种能够从内部极大的降低直通电流的设计，将高峰值的源电流和灌电流脉冲提供给电容负载，以实现轨到轨的驱动能力和典型值仅为18ns的极小传播延迟。

      SLM27524在12V的VDD供电情况下，能够提供4.5A的峰值源电流和5.5A的峰值灌电流。


      产品特性

      两路独立的门极驱动

      4.5A的峰值源电流和5.5A的峰值灌电流能力

      快速的传播延时(典型值为18ns)

      快速的上升和下降时间(典型值为7ns和6ns)

      4.5V到20V的单电源范围

      VDD欠压闭锁功能

      兼容TTL和COMS的输入逻辑电压阈值

      输入端能承受负5V的电压

      两通道之间典型值为2ns的匹配延时

      支持两通道的并联来获得更高的驱动电流

      输入浮空时输出保持为低

      输入输出同相

      工作温度范围为-40°C 到 140°C

      提供SOP8和MSOP8-EP的封装选项

      安规认证

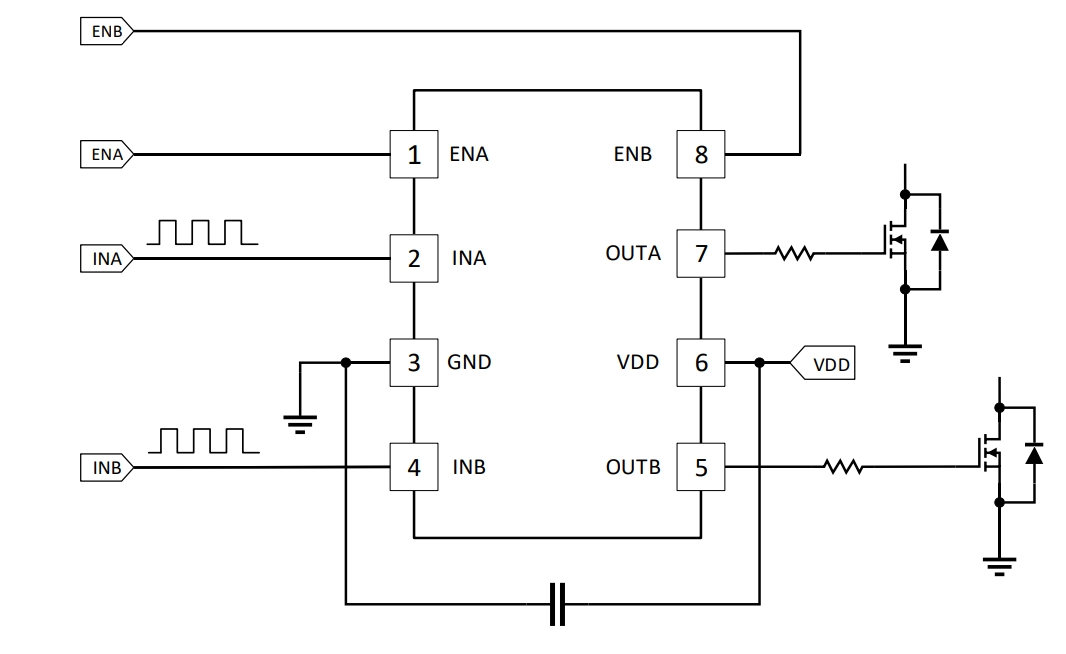

      典型应用图

      2752x (23,24,25).png

      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay（ns） Tr/Tf Typ. (ns) Operating Temp（℃） Package Group Packing/QTY
      SLM27524CA-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140SOP8Reel/2500
      SLM27524GB-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140MSOP8-EPReel/4000
      SiLM27524NCA-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140SOP8Reel/2500
