      SLM34x系列
      40V, 1A - 4A 兼容光耦的单通道隔离驱动器
      样片申请
      SLM34x Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM34x是单通道兼容光耦的隔离式栅极驱动器产品系列，适用于驱动IGBT、MOSFET。其峰值驱动电流从 1.0A到4.0A以及有不同的UVLO电压。与光耦栅极驱动器相比，其性能和可靠性都得到显著的提升，同时保持了对光耦栅极隔离驱动器管脚的兼容。性能提升包括高共模瞬态抗扰度(CMTI)、低传播延迟和较小的脉宽失真。

      SLM34x的输入级是一个“模拟二极管”，与传统光耦相比，没有老化问题，并具有高可靠性。采用SOP6W的封装，爬电距离和空气间隙距离大于8mm。其相对漏电起痕指数(CTI)>400V。SLM34x的高性能和高可靠性使其非常适合用于所有类型的电机驱动器、太阳能逆变器、工业电源和电器等。


      产品特性

      1.0A 到 4.0A 峰值输出电流

      120ns (最大) 传输延迟

      25ns (最大) 器件间延迟匹配

      35ns (最大) 脉宽失真

      150kV/us (最小) 共模瞬态抗扰度 (CMTI)

      30V 输入反向耐压能力

      管脚兼容光耦栅极隔离驱动器

      提供 SOP6W 封装， 爬电距离和空气间隙距离 >8mm

      驱动器输出电源电压范围：
       - 10V到40V(SLM345/6)
       - 14V到40V(SLM340/1/3)

      工作结温范围, TJ: –40°C  ~  +150°C

      安规认证

      符合 UL 1577 1 分钟的 5kVRMS

      符合 GB4943.1-2022 的 CQC 认证

      符合 DIN EN IEC 60747-17 (VDE 0884-17): 2021-10 认证

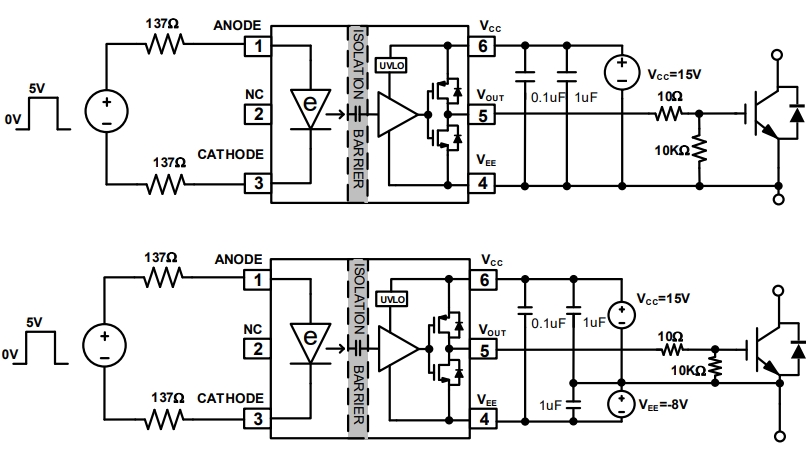

      典型应用图


      产品参数表

      展开过滤器
      Part Number Power Switch Feature Input VCC (V) IOH/IOL(A) Output VCC/VDD (V) Prop. Delay (ns) CMTI (kV/μs) Min. VISO(Vrms) Operating Temp (℃) Package Group Packing/QTY
      SLM340CK-DGIGBT/MOSFETs--1.0/1.014 ~ 40901505000–40 ~ 125SOP6WReel/1000
      SLM341CK-DGIGBT/MOSFETs--3.0/3.014 ~ 40901505000–40 ~ 125SOP6WReel/1000
      SLM343CK-DGIGBT/MOSFETs--4.0/6.014 ~ 40901505000–40 ~ 125SOP6WReel/1000
      SLM345CK-DGIGBT/MOSFETs--1.0/1.010 ~ 40901505000–40 ~ 125SOP6WReel/1000
      SLM346CK-DGIGBT/MOSFETs--3.0/3.010 ~ 40901505000–40 ~ 125SOP6WReel/1000
